基礎信息Product information

產品名稱：4SH-30-WD液壓盤式制動器

產品型號：4SH-15-WD

產品簡介：

概述：SE 、SH 、SP 系列失效保護盤式制動器與鼓式制動器相比具有結構緊湊，制動力大、安裝方便等優點，它主要用于起重、運輸、冶金、礦山、港口、建筑機械、電纜、吊索設備、風力發電機、紡織機械等各行業的多種機械驅動配套的機械ST3SH液壓失效保護盤式制動器ST25SH-A液壓盤式制動器剎車片
ST40SH液壓失效保護盤式制動器
4SH-30-WD液壓盤式制動器

產品特性Product characteristics

SH系列液壓失效保護制動器

概述：SE 、SH 、SP 系列失效保護盤式4SH-30-WD液壓盤式制動器制動器與鼓式制動器相比具有結構緊湊，制動力大、安裝方便等優點，它主要用于起重、運輸、冶金、礦山、港口、建筑機械、電纜、吊索設備、風力發電機、紡織機械等各行業的多種機械驅動配套的機械制動或減速。ST25SH液壓盤式制動器

使用條件：ST16SH液壓失效保護盤式制動器ST16SH液壓失效保護盤式制動器ST25SH-A液壓失效保護制動器ST25SH-A液壓盤式制動器剎車片ST40SH液壓失效保護盤式制動器
環境溫度: -20℃ -50℃ 。 周圍工作環境中不得有易燃、易爆氣體。ST25SH液壓盤式制動器
空氣相對濕度不大于90% 。ST25SH-A液壓盤式制動器剎車片ST40SH液壓失效保護盤式制動器
使用地點的海拔高度符合GB755-2000。ST16SH液壓失效保護盤式制動器ST16SH液壓失效保護盤式制動器ST25SH-A液壓失效保護制動器ST25SH-A液壓盤式制動器剎車片ST40SH液壓失效保護盤式制動器
戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。ST16SH液壓失效保護盤式制動器ST16SH液壓失效保護盤式制動器

ST25SH液壓盤式制動器產品詳情

SE、SH 、SP系列失效保護盤式制動器ST16SH液壓失效保護盤式制動器ST16SH液壓失效保護盤式制動器

工作制動器，允許高頻率制動。4SH-30-WD液壓盤式制動器

制動力大，維修費用低，帶襯墊磨損自動補償裝置(制動力矩穩定) ，晌應時間短。
安裝公差大，制動盤端面跳動:大值:± 0.2mm 。底座相對于盤的垂直度偏差:大值:±4‰。
制動盤相對于底座的中心距偏差:大值:±2.5mm 。 ST25SH-A液壓失效保護制動器
該系列包括下列類型制動器: ST16SH液壓失效保護盤式制動器ST16SH液壓失效保護盤式制動器
561SE 、560SE 、56SE 、5SE 、450SE 、4SE 、3SE制動器(電磁釋放) 。工作時須有ESE/ESP配套電源(具體參數見配套電源) 。 ST25SH液壓盤式制動器
5SH 、450SH 、4SH 、3SH 、904SH 制動器(液壓釋放) 。工作時需有液壓站。
5SP, 450SP 、4SP 、3SP制動器(氣動釋放)(5bar)

安全制動器

制動力大，和工作制動器一樣。
發現超速的情況下，用作緊急制動，正常情況下靜態制動器晌應時間短。
安裝公差大，制動盤端面跳動:大值: ±0.2mm 。底座相對于盤的垂直度偏差:±0 .4‰。

該系列包括下列類型制動器:

所有SE 系列。電磁釋放。工作時須有配套電源ESE/ESP(具體參數見配套電源)。
所有SH 系列一主要是ST系列。液壓釋放。工作時帶有液壓站。
所有SP 系列。氣動釋放(5bar)
備注: ST1SE 、ST2SE僅適合用作安全制動器。當使用頻率很低時也可用作工作制動器。

根據用戶不同的需求，可加裝下列裝置:

襯墊磨損顯示(通過顯示開關或襯墊里的磨損線實現) 。
制動顯示(通過顯示開關實現)。
手動釋放顯示(通過顯示開關實現)
特殊應用:用于盤溫非常高時的燒結襯墊，特種襯墊(無火星等);特殊盤(厚度、直徑、材料等)。

若有需求，請與我們的技術人員。
彈簧制動-液壓礙放-適合盤厚: 30mm

ST1SH 、ST2SH 、ST3SHW

ST1SH 、ST2SH 、ST3SH基本參數和尺寸

ΦB-單位: mm

ST3SH-A

ST3SH-A基本參數

制動力矩(N.m) =制動力/1000 x [(ΦB)/2-68] 進油口: M18x1.5

ΦB-單位: mm

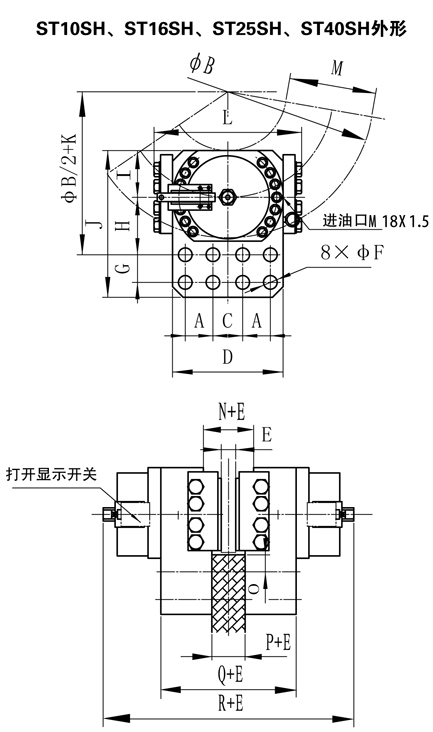

ST10SH 、ST16SH 、ST25SH 、ST40SH

ST10SH:連接件：8個螺栓M 24等級12.9上緊力矩1000NM；
ST16SH:連接件：8個螺栓M 30等級12.9上緊力矩1350NM；
ST25SH:連接件：8個螺栓M 30等級12.9上緊力矩1500NM；
ST40SH:連接件：8個螺栓M 39等級12.9上緊力矩5000NM；

ST10SH 、 ST16SH、 ST25SH 、 ST40SH基本參數和尺寸表

單位

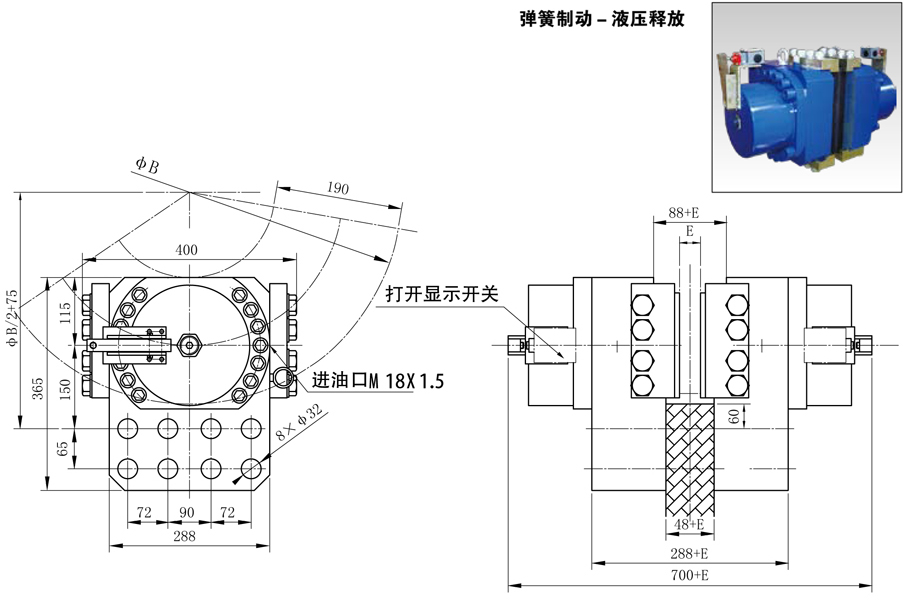

ST25SH-A

ST25SH-A基本參數表

連接件: 8個螺栓M30; 等級12.9 ; 上緊力矩1500NM
制動力矩(N.m) =制動力/1000x[(ΦB/2)-75]
ΦB-單位: mm

ST25SH-C

ST25SH-C基本參數表

連接件:4個螺栓M36; 等級12 . 9; 上緊力矩4280NM
制動力矩(N.m) =制動力/1000 x [(ΦB/2)-60]
ΦB-單位: mm

ST4SH、 ST5SH

ST4SH:連接件4個螺絲釘M33：等級10-9；上緊力矩：685N.m;ST3SH-A液壓盤式制動器
2個螺絲釘M24：等級10-9；上緊力矩：255N.m;
ST5SH：連接件6個螺絲釘M33：等級10-9；上緊力矩：1600N.m

ST4SH、 ST5SH基本參數和尺寸表

單位

5SH 、450SH 、4SH 、3SHST3SH-A液壓盤式制動器

5SH 、450SH 、4SH 、3SE基本參數和尺寸表:

904SH

904SH基本參數表

連接件: 1 個螺絲釘M12-30+2個M12 : 等級10-9 上緊力矩: 50N.m
制動力矩(N . m) =制動力/ 1000 x [(ΦB)/2-30]ST3SH-A液壓盤式制動器
