無線農業綜合氣象站

一、 產品概述：

    智慧農業氣象觀測站采用最新的物聯網技術、4G通訊技術，將農業環境的各類數據采集、發送到智慧農業云平臺，并通過配套的APP可以查看相關各類數據。

    我公司通過多年的研發，相關軟件取得了軟件著作權證書，相關物聯網采集設備和通訊設備取得了國家專利。設備本身有農業部農機具質量監督檢測中心報告。

    智慧農業云平臺，可以通過wifi/4g等方式接收數據，可以將各類數據存儲、分類檢索、匯總、分析；形成走勢圖、柱圖、日報表等。還可以兼容：蟲害數據、性誘監測數據、病蟲調查統計數據。利于農業生產的環境監測、實時預警、科學防治。

二、 主要功能：

1. 采用先進的微型控制技術，監測不小于16項氣象環境因子

2. 主機功率：≤200mA（12V）  整機功耗：≤600mA（12V）

3. 采用60W太陽能板，40AH鋰電池，電壓：DC12V自帶穩壓設備;

4. 設備為安卓系統，配置屏幕為7寸，數據采集軟件可以自動分成：空氣、土壤、水體三大類數據，并在屏幕上可以顯示各個環境要素的數據。正常情況下通過GPRS傳輸數據，同時也可以通過GSM短信獲取數據。內置放丟失功能 。

5. 采集數據功能：空氣溫度、空氣濕度、土壤溫度（4層）、土壤含水率（4層）、風速、風向、光照度、輻射、降雨量、圖片等16種以上參數的環境數據；

6. 數據存儲量：可以存儲一年的數據（8760批），設備帶有本地緩存，可以在信號斷掉的時候，實現數據的復傳。

7. 具有通過移動設備將數據轉存到計算機功能，能夠與計算機聯接，實時顯示數據、圖形顯示。

8. 可將所有采集的數據及苗情圖片上傳到自建的物聯網平臺。

9. 自主知識產權的軟件平臺和手機 APP 軟件，可以通過任意聯網的電腦和手機查看數據，并可查看在線視頻和圖片，可將數據格式以折線圖、柱狀圖、3D 柱狀圖、區域圖等圖表形式顯示。

10. 可查看指定區域的站點安裝情況及最新監測時間，從而得出指定區域的站點數量。

11. 可查看某個站點指定傳感器在指定時間范圍內的數據報表信息，也可將結果導出到 Excel。

12. 可查看某個站點在指定時間月份、年份的數據報表信息。

13. 可將備份的數據或本地整理的數據導入到數據庫，也可將導入的數據刪除。

14. 添加旱情預警信息，并自動發布短信通知。查詢已發布的旱情預警信息。

15. 可按災情的嚴重程度分為紅、黃、橙三種顏色，并在監測區域圖中形式展示

16. 用戶登陸權限可進行分級設置，確保安全

三、 技術參數：

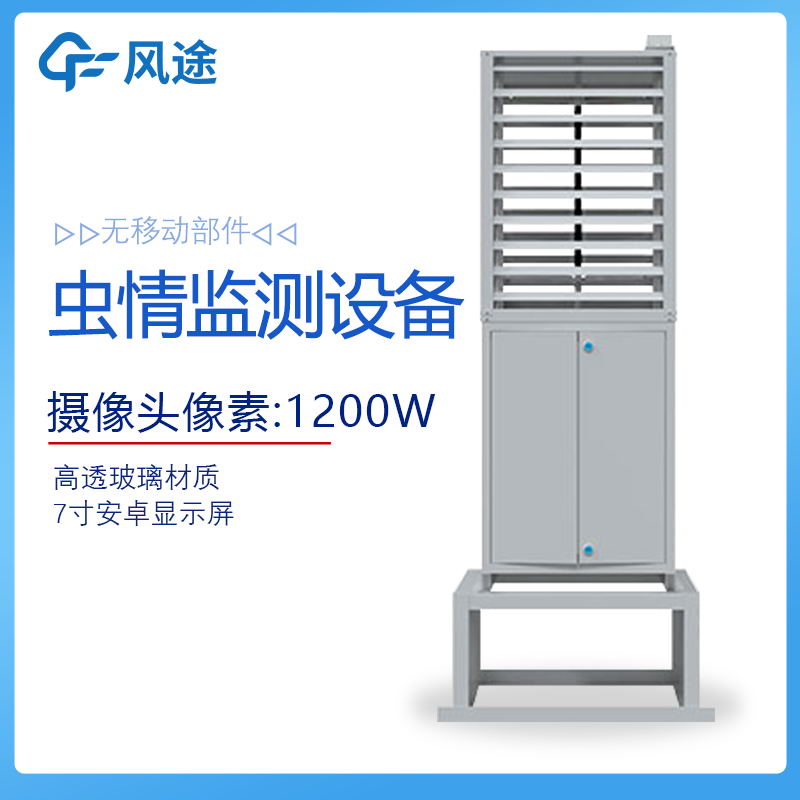

遠程拍照式蟲情測報系統

一、產品簡介

名稱:蟲情測報儀

符合標準：符合GB-T24689.1-2009標準圖像式蟲情測報工具

主要目的：對蟲害的發生與發展進行分析和預測，為現代農業提供服務，滿足蟲情預測預報及標本采集的需要

工作原理：利用現代光，電，數控等技術，實現了害蟲誘捕蟲體遠紅外自動處理，傳送帶配合運輸，整燈自動運行等功能。在無人監管的情況下，可自動完成誘蟲，殺蟲，蟲體分散，拍照，運輸，收集，排水等系統作業，然后利用無線傳輸技術、物聯網技術并實時將環境氣象和蟲害情況上傳到指定農業云平臺

二、主體結構

不銹鋼

引蟲燈四周設有百葉窗，有效防止非目標大蟲子或樹葉等雜物進入設備，影響蟲體識別

撞擊屏采用高透玻璃材質，互成120度角，單屏尺寸：長595±2mm，寬213±2mm，厚5mm

產品默認配備安裝底座，底座高度40cm，用于防止雨季雨水倒灌至中控箱中

顯示器：7寸安卓操作系統觸控顯示屏，支持整機實時狀態查看，工作模式調整，支持本機蟲害照片本地查看，并可通過本機設定參數

三、參數

供電方式：太陽能供電

啟動最大功率：≤200W；穩定工作功率：≤60W；待機功率≤5W

整機尺寸：557mm*567mm*1634mm

通信方式：4G標配,網口（選配）

工作環境：0~70℃，0~95%（相對濕度）、無凝結

誘蟲光源：20W黑光燈管（主波長365nm）；燈管啟動時間≤5S

遠紅外蟲體處理倉溫度：工作15分鐘后溫度可達85℃±5℃

絕緣電阻≥2.5M?（漏電保護）

攝像頭像素：800W，可清晰分辨每一個蟲體

智能遠程拍照型孢子捕捉儀

一、產品簡介

該設備通過高倍光學顯微成像技術、精度限位技術、自動智能化聚焦融合技術、物聯網傳輸控制技術等技術手段，拍攝孢子微小目標體，并實時將圖片上傳到指定農業云平臺。平臺采用圖像優化算法，精準對上傳圖片處理分析。

二、產品特點

1.孢子設備內部有橫向及縱向雙軸電機

2.內置載玻片，載玻片可累計顯示當前使用程度，當載玻片即將用完時，平臺可到期提醒載玻片更換時間，載玻片可手動清零，且清零有密碼保護，載玻片可手動替換

3.界面可實時顯示載玻片單次采樣進度；

4.可從界面設定工作模式：分為自動與手動兩種模式；

5.設備內有高分辨率顯微鏡，可以清晰拍攝顯示5~100um孢子。

6.經過特殊風道氣流循環設計，進出風口形成風道，確保空氣的流通性，有效降低采集重復率，縮短了采樣時間，提高了采集效率，單次采樣可設置吸氣口采樣時間。

7.可任意設定工作時間，任意設定采樣頻率；

8.孢子捕捉儀內置10.4寸高清大屏顯示，windows操作系統，具有良好的人機交互界面。支持本地查看拍攝照片、配置設備參數、控制設備等功能

9.統計分析：采用云服務器技術，實現對病菌孢子圖片的人工統計與分析，可實時人工遠程查看確認，縮短了預測預報周期

10.支持與服務器自動校時

三、技術參數

1.主體結構：噴塑材質

2.供電電壓：220VAC，可選配480w 200ah太陽能供電

3.啟動最大功率：≤65W；穩定工作功率：≤50W；待機功率≤26.4W

3.整機尺寸：420.0*308.7*787.7mm

4.通信方式：4G上傳，基于蜂窩網絡，TCP/IP方式上傳數據，支持動態域名解析DNS，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺

5.工作環境：-20-70℃，0-95%（相對濕度）、無凝結

6.內置載玻帶：一次更換最長可以連續使用365天，每天拍3次

7.絕緣電阻≥2.5M?（漏電保護）

8.攝像頭：1200W像素

9.操作系統：WINDOWS

10.氣體采樣：采集時間60~1200分鐘（設置范圍），可采集面積：長*寬50*21mm；

11.工作時間設置：定時啟動，24時制，可以任意設置24小時開啟時間；

物聯網四情平臺

農業物聯網四情監測系統又稱農業四情自動監測系統，農業物聯網四情監測系統以先進的傳感器、物聯網、云平臺、大數據等互聯網信息技術為基礎，自動監測農作物的生長發育狀態、病蟲害情況以及災情狀態。隨著智慧農業的發展，互聯網、大數據、人工智能等技術逐漸運用到了農業生產的各個環節，大大提高了勞動力、資本等各項生產要素資源的配置與利用效率。

借助物聯網，智慧農業構建了集環境監控、精準調節為一體的農業生產系統，可對不同的農業生產環境及對象進行監測監管，通過傳感設備檢測環境的物理參數，對土壤、蟲情、氣象等生產環境狀況進行實時動態監控，使之符合農業生產環境標準，這些新技術的應用將大大改善農產品品質，使其符合市場需求，可以實現供給與需求的有效對接，促進農業生產精細化、高效化、現代化發展。

農業物聯網四情監測系統組 成

 風途科技農業四情監測系統（墑情、蟲情、氣候、苗情）由終端設備（管式土壤墑情監測儀、蟲情測報儀、氣象站、視頻監控）、農業四情測報平臺組成。該系統可對農業大田的土壤墑情狀況（土壤溫度、土壤水分、土壤PH值等）、病蟲狀況（病蟲種類、病蟲數量等）、氣候狀況（空氣溫度、濕度、雨量、光照度、二氧化碳、風速風向等環境參數）進行系統監測和管理，通過GPRS/4G或網口將數據上傳至測報平臺，管理人員可遠程實時查看各環境參數數據及趨勢，節省人力，并根據數據反饋作出相應調整，以保證農作物良好的生長態勢，助力農業生產。

農業四情監測系統拓撲圖

管式土壤墑情監測儀

管式土壤墑情監測儀是一款以介電常數原理為基礎的傳感器，支持10-30V寬電壓充電。

外殼采用PVC塑料管，內部發射近1G赫茲的高頻探測波，可以穿透塑料管，有效感知土壤環境。

不受土壤中鹽離子的影響，化肥、農藥、灌溉等農業活動不會影響測量結果，數據精準。傳感器的電極沒有直接與土壤接觸，避免電力對土壤及土壤中的植物的干擾。

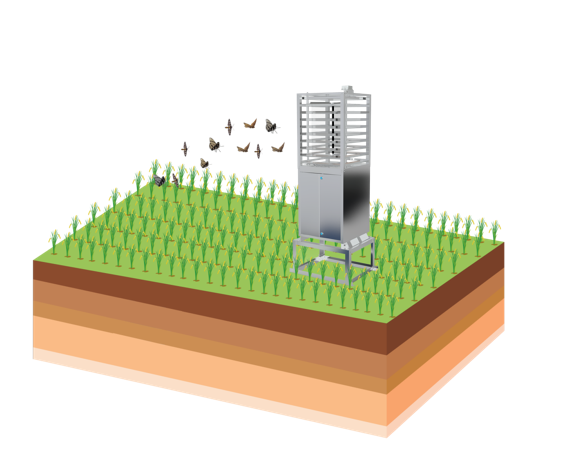

蟲情測報儀

利用現代光，電，數控等技術，自動完成誘蟲，殺蟲，蟲體分散，拍照，運輸，收集，排水等系統作業。

上下兩層遠紅外蟲體處理倉，致死率不低于98%，蟲體的完成率不小于95%，采用雨蟲分離技術，自動將雨水與昆蟲分離。

采用光控技術：白天關燈待機，夜晚自動開機檢測，且在夜間工作時，不會因瞬間強光而改變工作狀態。

引蟲燈四周設有百葉窗，可有效防止非目標大蟲子或樹葉等雜物進入設備，影響蟲體識別。

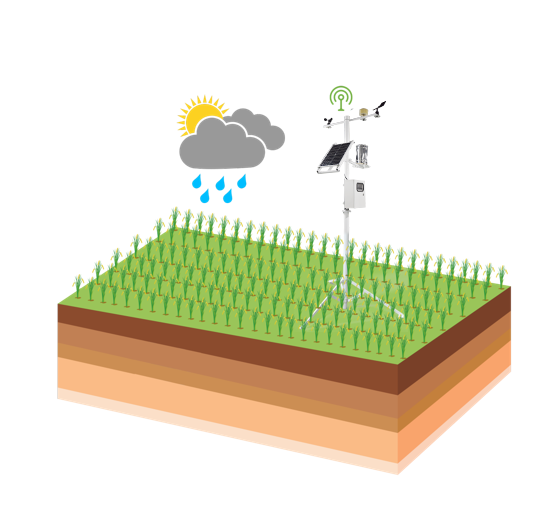

氣象站

視頻監控

視頻監控設備可實時動態查看農業田間動態影像，并通過網絡上傳至平臺查看。

農業四情測報平臺

1、農業物聯網四情監測系統平臺介紹

農業四情測報平臺是集蟲情、氣象、墑情監測為一體在線監控平臺。蟲情監測具有Al害蟲自動識別、遠程實時查看蟲情、蟲情在線分析、害蟲種類自動識別、區域蟲情統計、蟲情變化趨勢分析、設備監測等功能。氣象監測具有遠程實時查看氣象、在線分析氣象歷史數據的功能。墑情監測具有遠程獲取土壤墑情（如土壤溫濕度、水分、PH）數據、在線分析土壤墑情歷史數據的功能。

2、農業物聯網四情監測系統監控主頁

監控主頁顯示設備列表、大屏可視化、地圖展示等菜單信息。顯示土壤墑情、蟲情、氣象監測圖標及設備的運行狀態。

3、農業物聯網四情監測系統蟲情監測

蟲情監測包括實時蟲情、蟲情分析、害蟲種類、實時狀態、操作記錄五部分。

實時蟲情

蟲情分析：可查詢到所選時間范圍內的圖片。

實時狀態

操作記錄

4、農業物聯網四情監測系統蟲情統計

蟲情統計包括區域統計和趨勢分析。

區域分析：選擇區域，選擇時間后點擊查詢即可查詢出所選時間段區域內蟲情設備的害蟲數量。

4、農業物聯網四情監測系統蟲情統計

蟲情統計包括區域統計和趨勢分析。

趨勢分析：選擇區域，選擇時間后點擊查詢，即可查詢出區域內各害蟲種類數量的曲線變化。

5、農業物聯網四情監測系統氣象監測

氣象監測包括實時數據和歷史數據兩部分。

實時數據

 歷史數據

6、農業物聯網四情監測系統墑情監測

墑情監測包括實時數據和歷史數據兩部分。

實時數據

歷史數據

7、農業物聯網四情監測系統視頻監控

8、農業物聯網四情監測系統系統管理

系統管理包括設備管理、用戶管理、區域管理、系統日志四部分。

區域管理

系統日志

農業物聯網四情監測系統功能特點
